标准螺旋缠绕垫片

标准缠绕垫片

BT——工作组 螺旋缠绕垫片由 v 形或 w 形金属带和柔软的非金属填充物螺旋焊接而成。根据法兰的种类，可分为内圈或外圈。

凭借其出色的压缩回弹力，适用于温度和压力变化频繁的密封部位。

类型：

工作组 -电阻 基本型

基本结构类型，内径和外径由几堆无填料的金属加固，以提供更大的稳定性和更好的压缩特性。 - 适用于榫槽、公母或开槽到平面法兰组件。

SWG - R IR 内圈型

实心内金属环充当压缩塞子。为防止固体积聚，减少过程流体的湍流并最大限度地减少法兰孔与内径之间的垫圈的侵蚀、损坏，环形空间由实心内金属环填充。 - 适用于公管法兰和母管法兰。

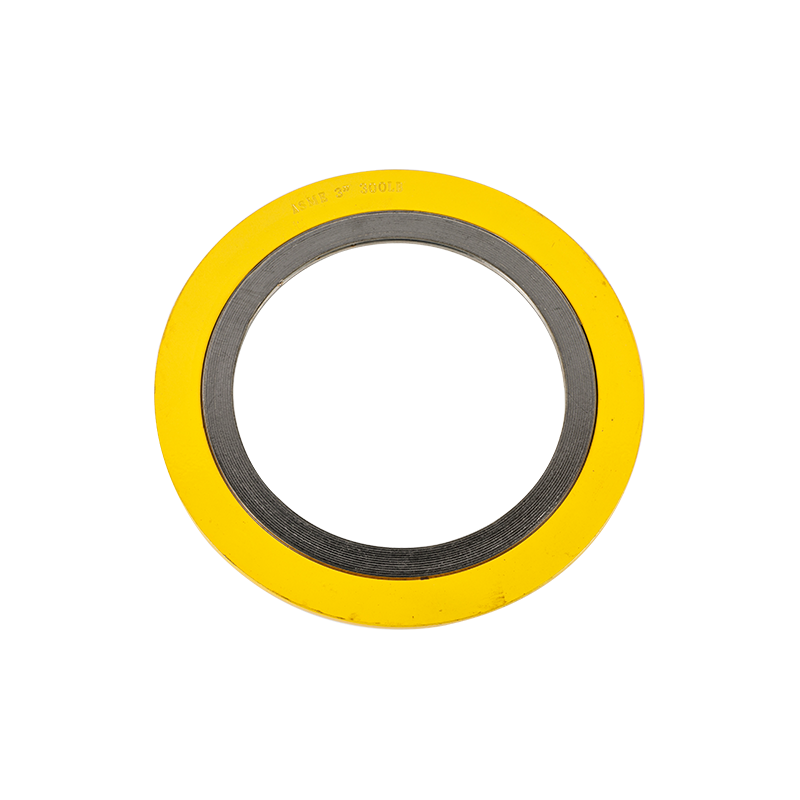

SWG- CG外圈型

实心外圈将垫圈准确地定位在法兰面上，以提供额外的径向强度，以防止垫圈爆裂并充当压缩限制器。在安装外圈的情况下，由于外圈的末端会接触螺栓，因此很容易将垫圈安装到法兰面 - 适用于平面和凸面法兰。对于 900 级及以上，建议使用内环。

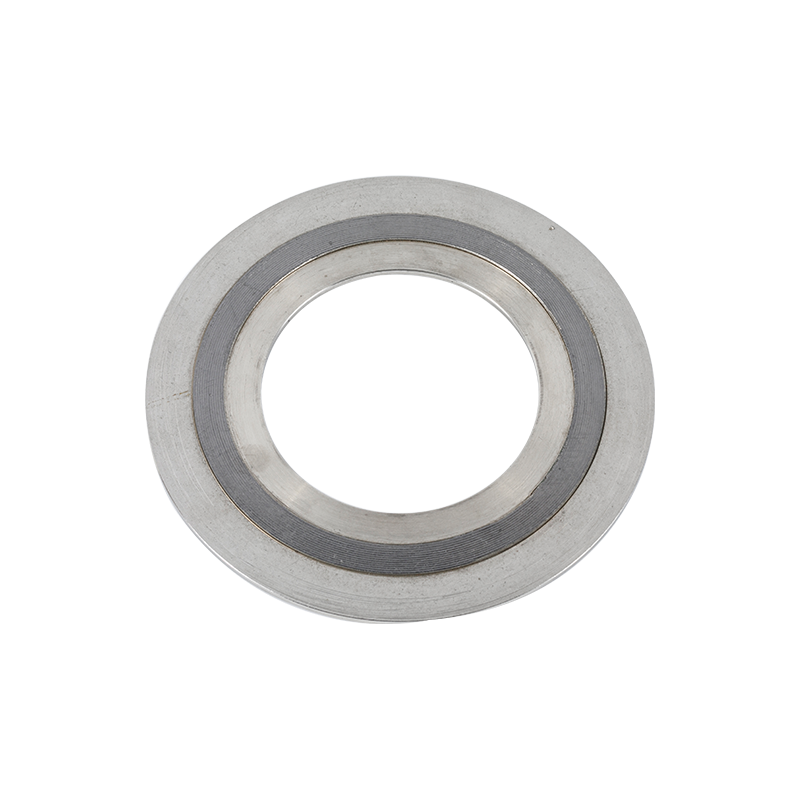

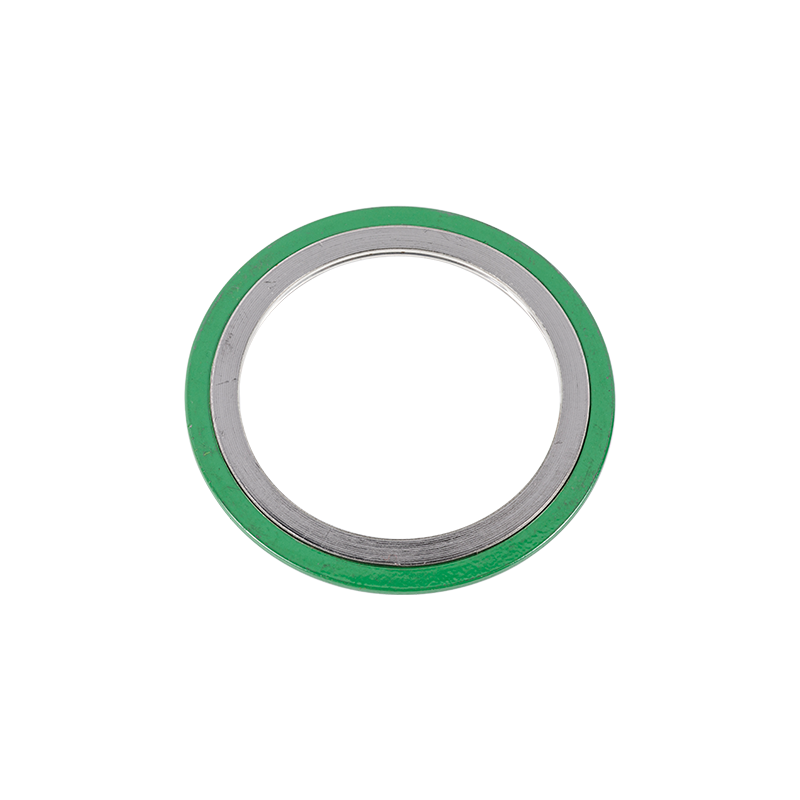

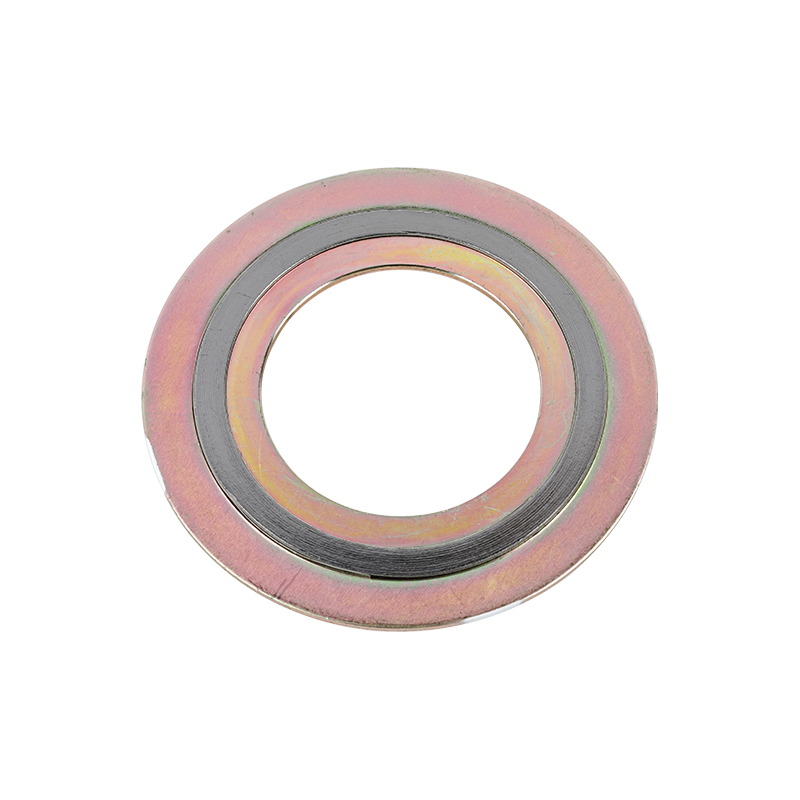

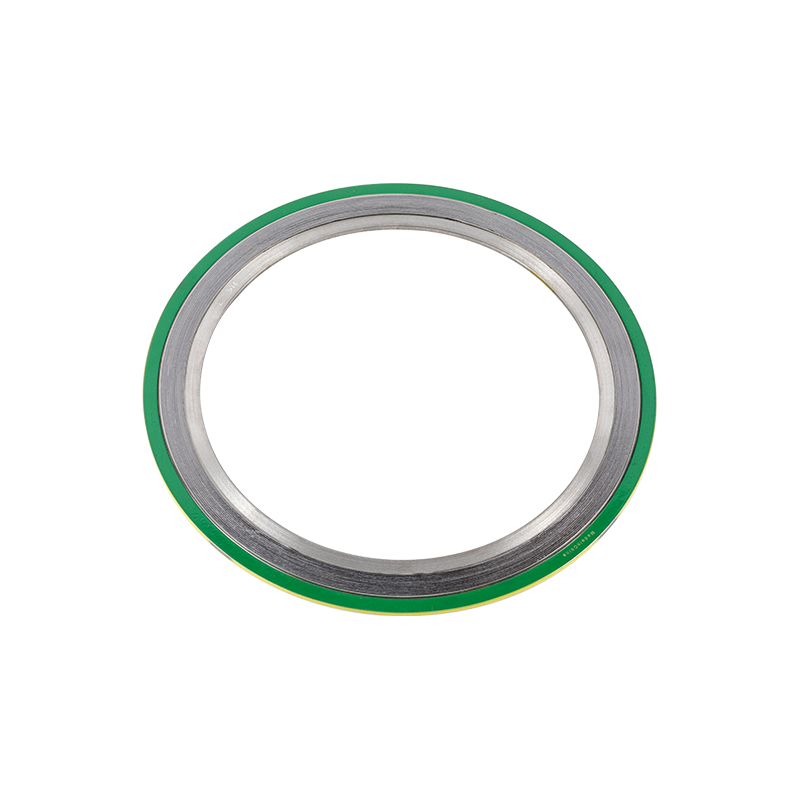

SWG- CGI 内外圈类型

内圈和外圈型垫片将为垫片的内侧和外侧提供一个额外的限压塞子。防止环形空间法兰面腐蚀。 - 适用于平面和凸面法兰，并指定用于高压/高温服务 - 900 级及以上或存在腐蚀性或有毒介质的地方。

典型应用

可用作管道、阀门、泵、热交换、冷凝塔、法兰平孔、人孔等的静密封元件，已广泛应用于石油化工、机械制造、电站、冶金等领域、造船、医药、核电站、航海等
